青海铁塔光伏基站应用案例：

功能特点:
太阳能控制柜功能特点：
■可根据站点环境，接入太阳能，市电，油机组成不同形式的互补供电架构。
■完善的电池管理功能，保障电池在恶劣环境下长寿命使用。
■模块化设计，配置灵活，扩容方便。
■监控组网灵活，提供RS232接口，以及干接点。
■提供全面的防雷保护功能

太阳能控制模块技术性能特点：
■DC-DC转换功能，将光伏直流输入电压转换为最适合移动设备的直流电源。
■具备MPPT功能，以达到太阳能资源的最佳利用，实现点的最大化和降低组件成本。
■具备蓄电池恒流，均充，浮充充电控制。
■具备温度补偿功能，根据电池和设备使用情况，适当调节工作情况，降额或补偿功能。
■具备电池过欠压，过载，过放，过充功能。
■具备太阳能板反接、电池反接、输出短路、内部短路保护功能。
■具备事件记录功能，记录用户需要的各种信息。
■具备热拔插功能，便于维护和组装。
■具备RS485通讯功能，传输速率可选。
■具备输出干接点功能，用于客户拓展使用。
■界面友好，便于操作。


监控单元功能特点：
■自动检测机器运行参数，精确控制输入输出参数，实现各工况的转换
■具备电池过欠压，过载，过放，过充功能。
■具备太阳能板反接、电池反接、输出短路、内部短路保护功能。
■具备事件记录功能，记录用户需要的各种信息。
■具备热拔插功能，便于维护和组装。
■具备RS485通讯功能，传输速率可选。
■具备输出干接点功能，用于客户拓展使用。

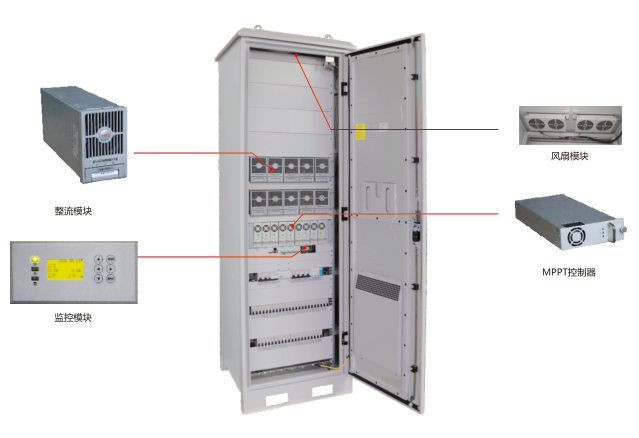

监控模块

整流模块

MPPT 控制模块
